| 4.3dB原则 |
| ●当插入损耗在3dB以下的任何频率范围内的串扰等相关特性、以及回波损耗的测试结果全部判定为合格。 |
| |
| ■dB原则 |
性能参数 |
ISO/IEC
11801 |
TIA/EIA-568-B |
近端串扰 |
插入损耗为4dB以下时，根据衰减串扰比（ACR值）判断是否合格 |
插入损耗为3dB以下时，根据上述原则判断是否合格 |
回波损耗 |
插入损耗为3dB以下时认为全部合格（作为参考值） |
插入损耗为3dB以下时认为全部合格（作为参考值） |
|
| ※
当插入损耗非常小（3dB以下）时，能充分保证信噪比值（S/N比值），此时认为测试结果全部合格。 |
|

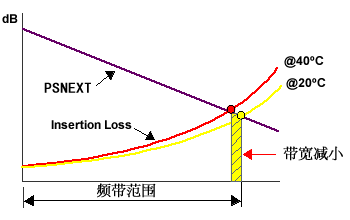

| 5.环境温度与插入损耗 |
● 设计时需要考虑环境温度
● 在布线时和使用信息布线系统中出现温差的话，需要在进行外场测试时换算温差。 |
| |
| |
 |
■高温环境下的电缆长度 |
环境温度 |
水平电缆长度 |
缩减长度 |
20°C |
90.0米 |
0.0米 |
25°C |
89.0米 |
1.0米 |
30°C |
87.0米 |
3.0米 |
35°C |
85.5米 |
4.5米 |
40°C |
84.0米 |
6.0米 |
45°C |
81.7米 |
8.3米 |
50°C |
79.5米 |
10.5米 |
55°C |
77.2米 |
12.8米 |
60°C |
75.0米 |
15.0米 |
|
TIA/EIA-568B.2-1 Annex
G |
|
|
|
| 6.施工技术：承受力，侧压，弯曲，退扭等 |
● 配线时，请用11kg以下的拉力架设电缆。
● 为了避免固定电缆的束带缠绕过紧，建议使用较宽的束带。 |
| ●需要保证电缆的最小弯曲半径。 |
|
|
对数 |
布线后（固定） |
非屏蔽双绞线 |
4对 |
电缆外径×4倍以上 |
多对 |
电缆外径×10倍以上 |
屏蔽双绞线 |
4对 |
电缆外径×8倍以上 |
多对 |
电缆外径×10倍以上 |
|
| |
| ●尽量减少退扭长度 |
| |
| Cat.3 |
1英寸（约25mm）以下 |
| Cat.5e |
1/2英寸（约13mm）以下 |
| Cat.6 |
建议1/4英寸（约6mm）以下 |
|
| |
| ●在布线时，请不要弯曲、扭绞电缆 |
|
|
|
| |
| |
